劉經(jīng)理二維碼
劉經(jīng)理二維碼

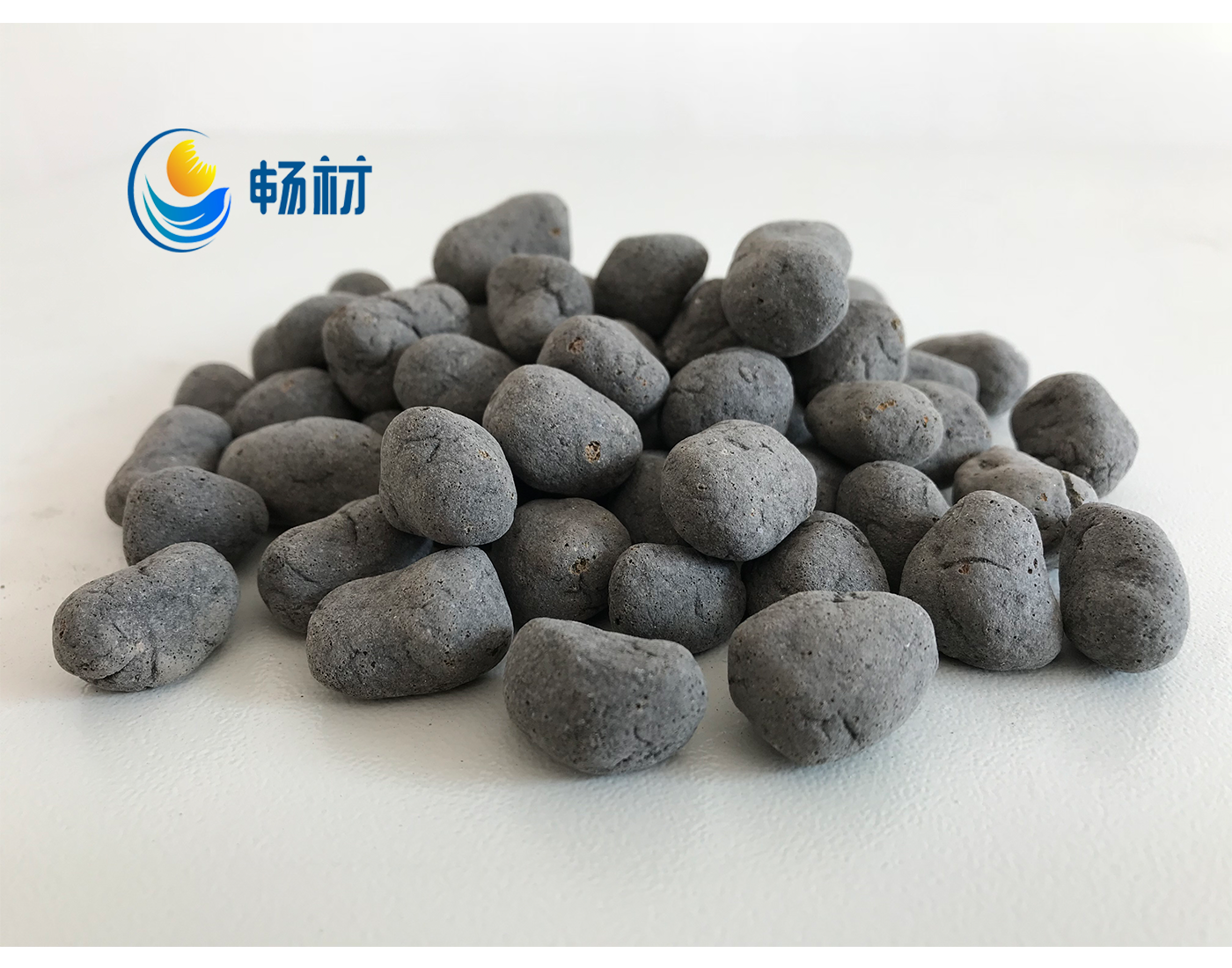

什么叫陶粒?集料是土木建筑工程混凝土(又稱砼)中的粒狀材料，起骨架作用。陶粒是以黏土、粉煤灰、頁(yè)巖、廢渣等為主要原料，經(jīng)加工制粒、燒脹而成的——種人造輕集料。它的表殼為棕灰、鐵灰、暗紅等色，是一層隔水保氣的釉層，內(nèi)部鉛灰、灰黑色具微孔多孔結(jié)構(gòu)的陶質(zhì)粒狀材料。粒徑大于或等于5mm的叫陶粒，而小于5mm者稱為陶砂。陶砂的密度略高，化學(xué)和熱穩(wěn)定性好。現(xiàn)在各大建筑物使用陶粒做為隔熱保溫材料已經(jīng)不是什么新奇的事了。而如今陶粒的做為隔熱保溫材料的應(yīng)用已經(jīng)普及成為現(xiàn)代建筑物的首選隔熱保溫材料。
陶粒吸水率低，抗凍性能和耐久性能好陶粒混凝土耐酸、堿腐蝕和抗凍性能優(yōu)于普通混凝土。250號(hào)粉煤灰陶?；炷?，15次凍融循環(huán)的強(qiáng)度損失不大于2%。1976年有關(guān)部門對(duì)全國(guó)自1985年以來(lái)所建的陶?；炷凉こ踢M(jìn)行了實(shí)測(cè)，結(jié)果表明，無(wú)論是預(yù)制的還是現(xiàn)澆的，室內(nèi)的與室外的，所含鋼筋均未銹蝕，測(cè)的碳化深度一般不大于30mm，后期強(qiáng)度還可以繼續(xù)增長(zhǎng)。由此可見，陶?；炷潦且环N優(yōu)良的建筑材料，應(yīng)大力推廣使用。優(yōu)異的抗?jié)B性：據(jù)多次測(cè)試，陶粒混凝土的抗?jié)B性能優(yōu)于普通混凝土。以20MPa陶?；炷僚c普通混凝土為例，經(jīng)多次測(cè)試進(jìn)行比較，普通混凝土的抗?jié)B指數(shù)為B6，而陶粒混凝土則可達(dá)到B18至B25。1970年天津用20MPa的陶粒混凝土建造的防空通道(深3m，地下水位0.9m)，至1980年檢查時(shí)沒有發(fā)現(xiàn)滲漏現(xiàn)象。寧波建造的兩條20MPa陶粒混凝土囤船(載重量80t)，水上作業(yè)13年，從未出現(xiàn)滲漏現(xiàn)象。因此陶?；炷潦侵谱魉畨?，地下工程的優(yōu)良建筑材料之一。
優(yōu)異的抗堿集料反應(yīng)能力：陶?；炷敛坏透g(酸、堿)性能優(yōu)于普通混凝土。而且具有優(yōu)異的抗堿集料反應(yīng)能力?；炷恋闹饕煞质撬嗪图?。集料包括碎石和砂子，如果石子和砂子這些集料是白云石、石灰石或其他含有SiO2的巖石，如蛋白石、火山巖等，水泥中的堿就會(huì)和這些集料發(fā)生堿集料反應(yīng)，引起巖石礦物解體或造成膨脹使混凝土開裂而崩潰，造成建筑破壞。這就是堿集料反應(yīng)。
陶?？梢蚤L(zhǎng)時(shí)間不跟其他材料不產(chǎn)生反應(yīng)，這也說(shuō)明了陶粒的耐腐蝕性非常好。陶砂主要用于代替天然河砂或山砂配制輕集料混凝土、輕質(zhì)砂漿，也可作耐酸、耐熱混凝土細(xì)集料。主要品種有黏土陶砂頁(yè)巖陶砂和粉煤灰陶砂等。由于輕集料變濕后的含水程度和變濕方法將影響混凝土尤其是結(jié)構(gòu)用高性能或高強(qiáng)輕集料混凝土拌合料的工藝性能和混凝土的性能，因此有必要研究輕集料的吸水特性，特別對(duì)于帶有一層較致密外殼的人造輕集料陶粒的吸水特性進(jìn)行分析。因?yàn)槟壳敖Y(jié)構(gòu)用輕集料混凝土主要采用的是經(jīng)高溫煅燒膨脹或燒結(jié)的人造輕集料，其中陶粒具有代表性。經(jīng)人工煅燒的頁(yè)巖或粘土膨脹陶粒，其內(nèi)部的孔隙由開口的大孔、毛細(xì)孔和封閉孔組成，雖然外表有一層較致密的外殼，但其表面仍有大量的開口孔(含毛細(xì)孔)。當(dāng)陶粒浸入水中后，這些開口孔便開始吸取水份，尤其在初始階段，這種吸水情況表現(xiàn)得極為激烈，一般前十分鐘內(nèi)的吸水量約占一小時(shí)吸水率的80-90%，隨著時(shí)間的延長(zhǎng)陶粒的吸水速度逐漸變緩，雖然趨于穩(wěn)定但其吸水率仍有增長(zhǎng)的趨勢(shì)。
陶粒共有良好的保水排水性能及透氣性。當(dāng)其內(nèi)部孔球沒有水分時(shí)充滿空氣，當(dāng)有充足水分時(shí)，吸入一部分水分，仍保持部分氣體空間，出根系周圍的水分不足時(shí)，孔隙內(nèi)的水分通過(guò)陶拉表面護(hù)散到構(gòu)拉間的孔隙內(nèi)，供根系吸收和崇持根系周圖的空氣溫度。陶拉團(tuán)粒的大小與其吸水性和通氣性有關(guān)，也與根系的生理要求有關(guān)，通過(guò)選擇陶拉大小可以得到植物所富的水分條伴和通氣條件。花卉陶粒，是選用優(yōu)質(zhì)陶土加工成球，經(jīng)高溫?zé)贫傻模捎锰樟Ｗ鰹閳@藝栽培基質(zhì)，無(wú)須土壤，不滋生蚊蠅，清潔衛(wèi)生，美化環(huán)境，綠色環(huán)保，可以實(shí)現(xiàn)花卉、蔬菜、樹木等植物無(wú)土栽培，在國(guó)外及國(guó)內(nèi)發(fā)達(dá)地區(qū)已經(jīng)被園藝公司、大酒店、市民家居大量用于苗圃、大棚花卉、蔬菜及屋頂花園、草坪的無(wú)土栽培基。所以大家在生活中也可以發(fā)現(xiàn)，現(xiàn)代的公用建筑中已經(jīng)很少使用泥土，就算是很多人的家中也在越來(lái)越多的使用陶粒作為花卉的培養(yǎng)基質(zhì)，特別是在花卉愛好者的花園中更是常見。
